Un oscillateur électronique monochromatique à la fréquence est un circuit dont la fonction est de convertir une puissance électrique continue en puissance électrique alternative à la fréquence .
Les performances de l'oscillateur sont principalement caractérisées par :
- la puissance électrique alternative disponible pour l'utilisateur, à la fréquence ;
le rendement de conversion de la puissance continue en puissance alternative ;
bruit, caractérisant l'influence des perturbations naturelles ou artificiellement induites, entraînant des variations instantanées de la fréquence de fonctionnement et du niveau de puissance alternative.
En pratique, le rendement de conversion est toujours inférieur à 100 %, car une partie de la puissance continue est dissipée sous forme de chaleur, par effet Joule:
Cette puissance , dissipée sous forme de chaleur, est l'une des limitations fondamentales des performances des oscillateurs électroniques.
En effet, elle ne peut être instantanément évacuée et entraîne par conséquent une élévation de la température du circuit.
Cette dernière atteint sa valeur maximale au niveau de la zone active du dispositif générant la puissance alternative.
Pour des raisons de fiabilité, la puissance continue appliquée doit donc être limitée.

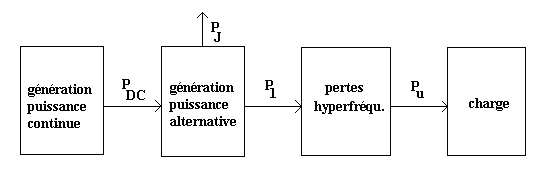

De plus, il existe des pertes liées au transfert de la puissance alternative depuis le circuit générateur jusqu'au circuit de charge.
Par conséquent la puissance alternative effectivement recueillie et utilisable au niveau du circuit de charge n'est qu'une partie de la puissance alternative émise par le composant.
Le niveau de cette puissance émise par le circuit de génération ne dépend pas uniquement des propriétés intrinsèques de ce dernier.
En effet, le régime de fonctionnement instantané de l'oscillateur résulte de l'interaction entre le circuit de génération et le circuit de charge. Cette interaction met plus particulièrement en jeu les propriétés électriques dynamiques du dipôle actif et le comportement fréquentiel du circuit de charge.
Ceci pose le problème de l'adaptation optimale du circuit de charge au circuit de génération pour l'obtention d'un niveau de puissance maximal, associé au rendement de conversion le plus élevé possible, ainsi qu'une stabilité du fonctionnement de l'oscillateur à la fréquence la plus grande.
